Década Capacitiva

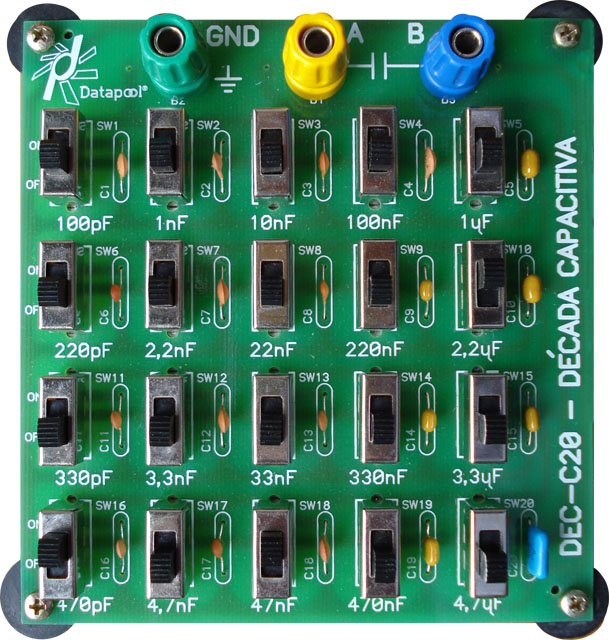

O cartão de décadas capacitivas (DEC-C20) possibilita o estudo e aplicação de capacitores em circuitos eletrônico, permitindo a configuração de valores de capacitância, utilizando os valores mais utilizados no mercado.
O cartão é confeccionado em placa de circuito impresso, com serigrafia indelével e terminais acessíveis por bornes de 4mm. A configuração através chaves para habilitar os capacitores até o valor escolhido pelo usuário, sendo disponíveis 20 diferentes valores capacitivos.
Os valores dos 20 capacitores de cerâmico e multicamadas, para as configurações com os valores capacitivos:
VALORES CAPACITIVOS | |||
| 100pF | 220pF | 330pF | 470pF |
| 1nF | 2,2nF | 3,3nF | 4,7nF |
| 10nF | 22nF | 33nF | 47nF |
| 100nF | 220nF | 330nF | 470nF |
| 1µF | 2,2µF | 3,3µF | 4,7µF |
Pode ser utilizado com o módulo 2000 e suas variações, módulo 8860 e MTE2608 e suas variações.
Acompanha manual de operação e manutenção totalmente em português e conjunto de cabos banana para ligações de 4mm com entrada especial para superposição de ligação ou medição de sinais.
